[LaTeX] subfigure에서 캡션이 길 때 캡션 간격을 넓히는 방법

제목 그대로 figure 안에 subfigure를 여러 개 넣을 때 캡션이 길면 붙어있는 현상이 발견되어서 이를 해결하기 위해 방법을 찾았다. stackexchange에서 찾은 내용을 바탕으로 작성한다.



1. subcaption 패키지를 사용할 때



package{subcaption}을 쓰고 있었는데

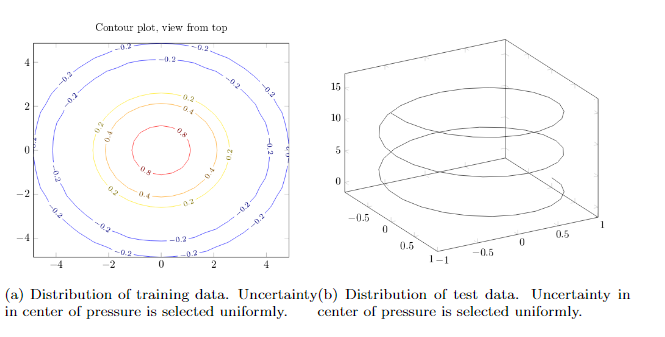

캡션이 너무 길면 이렇게 찰싹 붙어있는 현상이 있었다.

그림의 크기를 줄여보라는 조언도 있었는데 내가 해본 결과 소용이 없었다.



그래서 subcaption 패키지의 captionsetup을 이용하는 방법이 있었다.



\begin{figure*}[h!]
\captionsetup[subfigure]{position=bottom}
    \subcaptionbox{Distribution of training data.
    Uncertainty in center of pressure is selected uniformly.\label{fig: dist xcp train}}
    {\includegraphics[width=.48\textwidth]{figs/xcp_train_dist}}
    \hfill
    \subcaptionbox{Distribution of test data. Uncertainty in center of pressure is selected
    uniformly. \label{fig: dist xcp test}}
    {\includegraphics[width=.48\textwidth]{figs/xcp_test_dist}}
  \caption{Distribution information of uncertainty in center of pressure}
\end{figure*}

위 코드를 적용 후



이렇게 떨어뜨릴 수 있다.

---

2. subfig 패키지 사용



근데 내가 평소에 쓰던 figure 쓰는 방식에 비해 위의 코드 형식은 너무 불편해서

package{subfig}를 써보기로 했다.



\usepackage[margin=20pt]{subfig}

이렇게 package를 import할 때 margin을 설정해준다.





\begin{figure*}
\centering
\subfloat[Distribution of training data. Uncertainty in center of pressure is selected uniformly.]{
    \includegraphics[width=0.48\textwidth] {images/contour}%
    \label{fig: dist xcp train}
}
\subfloat[Distribution of test data. Uncertainty in center of pressure is selected uniformly.]{
    \includegraphics[width=0.48\textwidth] {images/spiral}%
    \label{fig: dist xcp test}
}
\end{figure*}

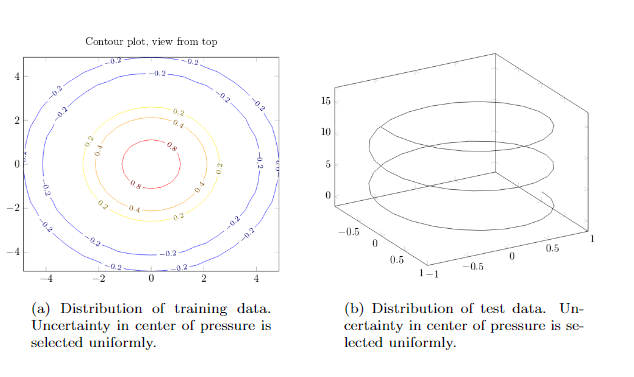

다음과 같이 caption이 잘 떨어져있다.

이 패키지의 장점은 크게 코드 변화 없이도 쉽게 caption의 간격을 둘 수 있다는 점이다.

margin이 없으면



이렇게 캡션이 붙어있는 것을 볼 수 있다.





3. 결론

subfig을 쓰는 게 코드 상으로는 간편하다. subfigure라는 패키지도 있다는데 아래 링크에서 자세하게 설명해주는 거 같아서 나중에 읽고 정리해보겠다!



https://latex-tutorial.com/subfigure-latex/

Subfigure in LaTeX - Full Guide - LaTeX-Tutorial.com
