MATLAB에서 그래프 제목을 명확하게 쓰는 것은 중요합니다. 나중에 그래프 저장하고 나서 제목을 제대로 안 쓰면 무슨 그래프였는지 까먹는 일이 다반사이기 때문입니다.
그런데 제목에 $\gamma$나 $\alpha$처럼 그리스 문자를 쓰고 싶거나 수식을 넣고 싶을 수 있습니다.
그럴 때는
title('$$\alpha = 0.2 $$','interpreter','latex')
이런 식으로 '$$'를 사용하면 됩니다. 또는 '$'를 사용합니다.
보통 latex에서 문장 내에서 수식삽입할 때는 '$'를 쓰고 equation을 따로 쓸 때는
'$$'를 쓰기 때문에
'$'를 쓰는 게 더 자연스러워 보이겠네요.

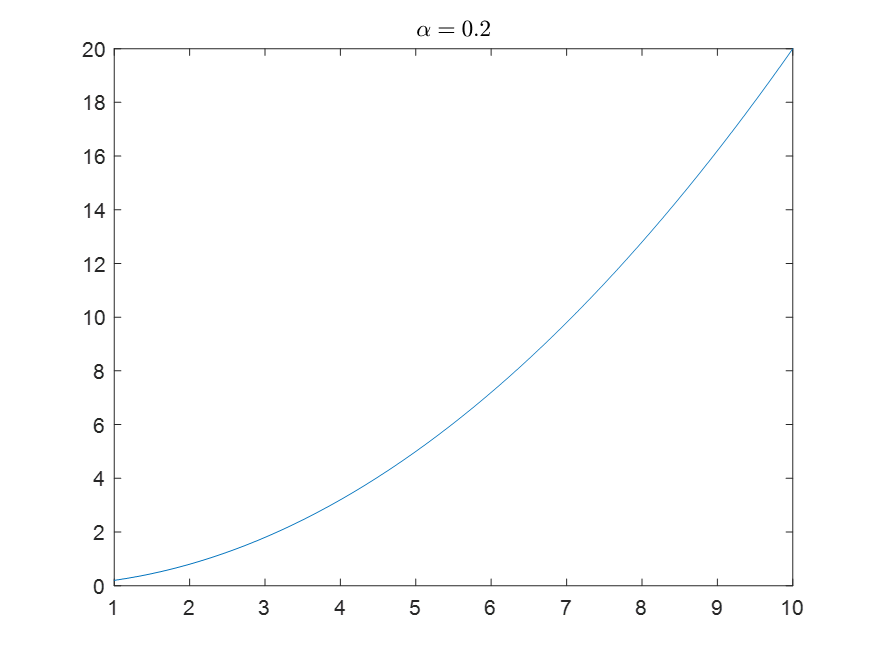

예제 코드
t = 1:0.01:10 ;
alpha = 0.2;
x = alpha * t.^2 ;
figure;
plot(t,x);
title('$$\alpha=0.2$$','interpreter','latex');
그리고 위의 예시에서는 alpha에 0.2를 넣는데, 이걸 반복적으로 해서 alpha를 바꿔가며 그리고 싶을 때가 있고 그럴 때마다 제목의 alpha값이 바뀝니다. 그럴 때는
title('$$\alpha=$$'+string(alpha),'interpreter','latex');
이렇게 +string(alpha) , alpha라는 변수를 string형으로 바꿔서 string끼리 붙여주는 방식으로 해결할 수 있습니다.
아래는 MATLAB의 help center에 있는 예시입니다.
t = '$sin(x)$ and $\frac{d}{dx}sin(x)$';
title(t,'interpreter','latex')
제목 추가 - MATLAB title - MathWorks 한국
이 예제의 수정된 버전이 있습니다. 사용자가 편집한 내용을 반영하여 이 예제를 여시겠습니까?
kr.mathworks.com
ylabel이나 xlabel에 대해서도 적용이 됩니다.
