[MATLAB] Legend를 사용할 때 유용한 팁 (1) 일부 legend만 표기

한 figure에 그래프를 워낙 많이 그리다보면 labeling이 중요하다. 이런 figure를 그리는 일들을 반복작업할 때 도움이 되는 팁들을 적고자 한다.



이 글은 일부 plot만 legend를 넣고 싶을 때 사용하는 방법에 대해 다룬다.

---

Plot에 Displayname을 지정하는 방법



이 질문은 구글에 검색하면 많은 답변들이 있지만 내가 제일 편한 방식은 다음과 같다.



plot을 그릴 때 'Displayname'을 지정할 수 있다. 이는 legend에 나올 이름을 지정하는 것이다. 예를 들면

x1 = 0:0.1:2*pi ;
x2 = 0:0.1:2*pi ;
y1 = sin(x1);
y2 = cos(x2);

figure;
plot(x1,y1,'Displayname','sine') ; hold on;
plot(x2,y2,'Displayname','') ;
legend('Location','best');
grid on;

다음과 같이 sine, cosine function을 그릴 때 보면





이렇게 sine function은 표기가 되고, displayname을 ''로 지정할 경우에는 아무 글씨도 나오지 않는다.

하지만 아예 주황색 plot은 legend에 나오지 않도록 하고 싶을 것이다.



다음과 같이 변경하면 된다.



x1 = 0:0.1:2*pi ;
x2 = 0:0.1:2*pi ;
y1 = sin(x1);
y2 = cos(x2);

figure;
plot(x1,y1,'Displayname','sine') ; hold on;
plot(x2,y2,'HandleVisibility','off') ;
legend('Location','best');
grid on;

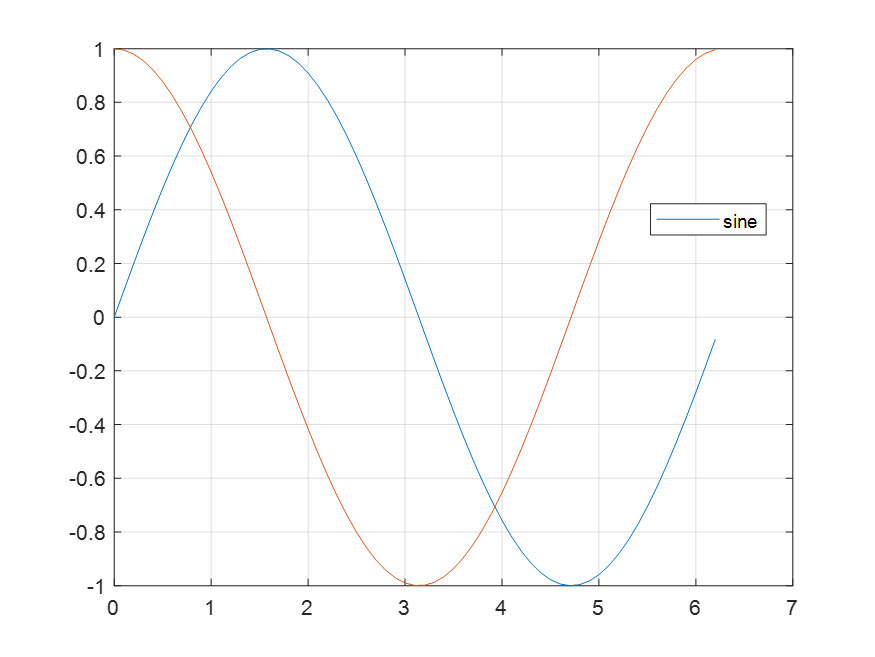

두 번째 plot에서 'HandleVisibility'를 'off'로 설정한다. 이렇게 하면 아래처럼 legend에서 아예 사라진다.

---

MATLAB에서 제시한 방법 (plot의 핸들을 받아서 사용하는 방식)





이 방법 외에도 MATLAB help center를 가보면 다음처럼 하도록 되어있다.



x = linspace(0,pi);
y1 = cos(x);
p1 = plot(x,y1);

hold on
y2 = cos(2*x);
p2 = plot(x,y2);

y3 = cos(3*x);
p3 = plot(x,y3);
hold off

legend([p1 p3],{'First','Third'})

이렇게 하면 첫 번째, 세 번째 plot만 legend가 생성된다.

하지만 이 방법은 내가 선호하지 않았던 이유가 있는데, for문 안에서 반복적으로 그래프를 생성할 때 불리한 방식이라는 점이다.

계속해서 한 figure 안에 plot이 늘어나는데 저렇게 핸들을 추가하는 것이 번거로웠다.



아니면 저렇게 응용할 수 있게 하고자 코드를 다음처럼 수정할 수 있다.



hand = zeros(2,1) ;
name = cell(2,1) ;
name_set = ["first","second","third"] ;
n = 0 ;
x = linspace(0,pi);

figure ;
for i = 1:3
    y = cos(i * x);
    p = plot(x,y);
    hold on;
    if i ~= 2
        n = n+1;
        hand(n) = p ;
        name{n} = char(name_set(i)) ;
    end
end
legend(hand, name);

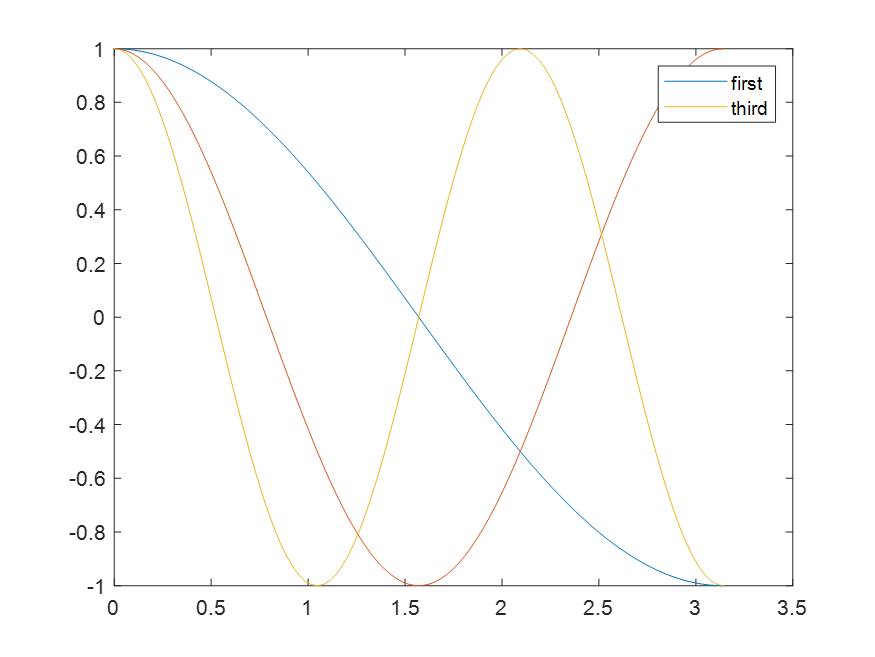

위 코딩의 결과





이 방식은 for문 안에서 hand라는 array에 plot에 대한 handle을 저장하고, legend로 사용할 이름을 cell array에 저장해서 나중에 for문이 끝나면 legend를 보이도록 하는 방식이다.

만약 for문에서 얼마나 많은 핸들이 저장될 지 알 수 없으면 미리 array 크기를 할당하지 않고 for문 안에서 증가하도록 할 수는 있지만 좋은 코딩방식은 아니다. (matlab에서는 미리 array 크기를 할당하고 그 안에 저장하는 것을 권장하고 있다.)



위 코딩에서 cell array는 string을 저장하지 않고 char만 저장하며, name_set은 이름을 저장하기 위해 string으로 저장했음에 주의해야한다. 즉, cell과 string 등 다양한 type을 헷갈리지 않고 잘 써야하기 때문에 번거롭게 느낄 것이다.



따라서 본인이 편한 방식에 따라서 처음에 소개한 방법을 쓰거나, 지금과 같은 방법 골라쓰면 된다.







---





참고 자료



https://kr.mathworks.com/help/matlab/ref/legend.html#bu_sz6u-1

좌표축에 범례 추가 - MATLAB legend - MathWorks 한국



그리고 여러 mathworks의 질문 문답들
