[프로젝트] 솔리드웍스 파일(SLDASM)을 Obj 파일로 변환하기

obj 파일로 변환할 필요가 있어서 방법을 찾아보았다.





1. 솔리드웍스 프로그램이 설치되어 있을 때

솔리드웍스 프로그램을 설치했다면 다음과 같은 솔리드웍스 안에서 매크로를 추가하여 obj로 export하는 방법이 있다.



https://github.com/Aeroanion/Free-Solidworks-OBJ-Exporter

GitHub - Aeroanion/Free-Solidworks-OBJ-Exporter: A macro to export Solidworks models as .obj files, including .mtl files.



위의 깃허브에서 파일을 다운로드 받고 매크로를 추가하면 되는 것으로 보인다.

그러나 나는 솔리드웍스를 설치하지 않은 상태였다. 솔리드웍스는 유료이기 때문에 일반 사람들은 유료로 쓰기가 쉽지 않을 것 같다.





2. 솔리드웍스 프로그램 없이 변환하기

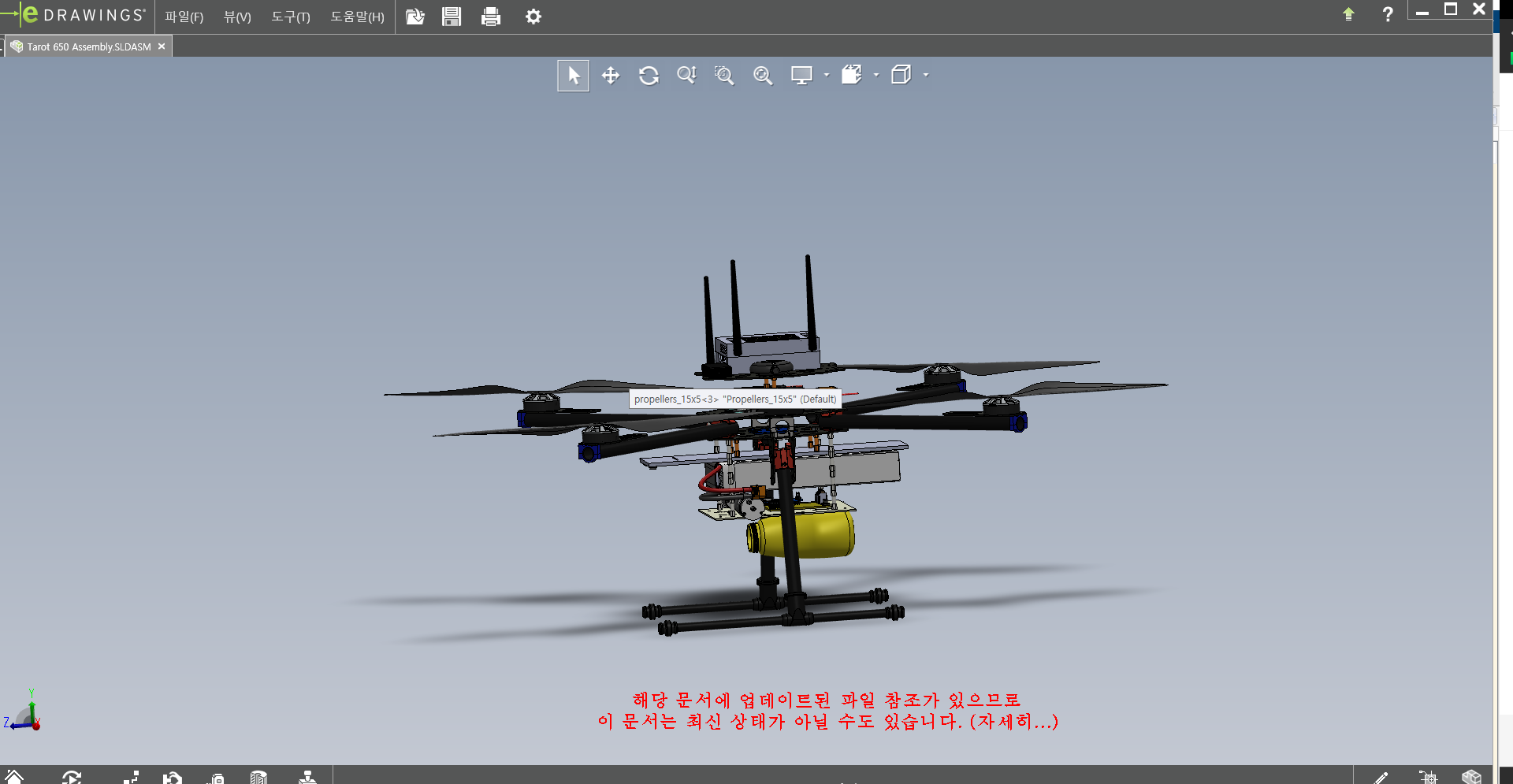

솔리드웍스에서는 그래서 edrawings라는 프로그램을 통해 솔리드웍스 파일을 확인할 수 있도록 한다.

당연히 이 프로그램은 무료이다.

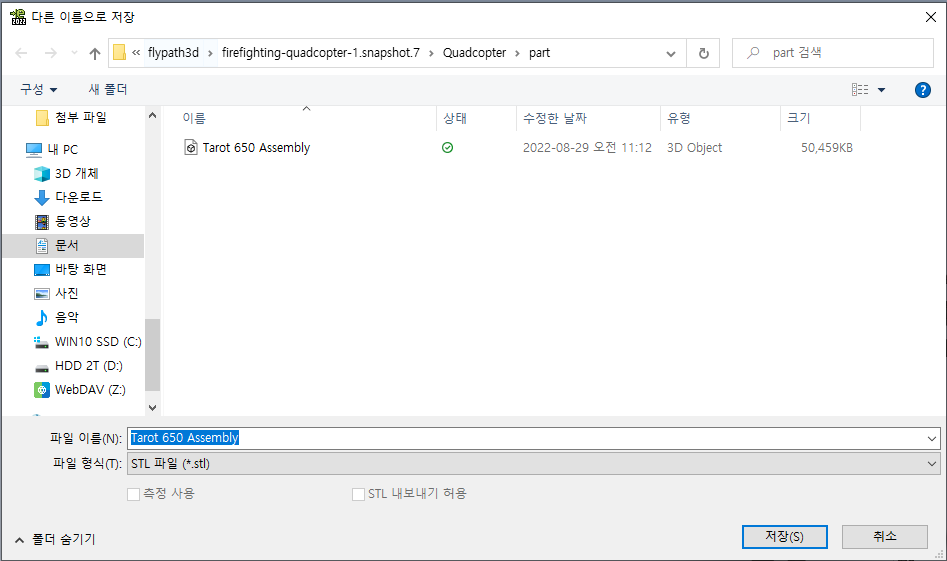

여기에서 다른 이름으로 저장을 누르면





이 프로그램에서 솔리드웍스 어셈블 파일을 stl로 export할 수 있다.



그 다음에 stl을 obj로 변환해주는 사이트를 찾았다.



https://anyconv.com/ko/stl-to-obj-byeonhwangi/

STL OBJ 변환: 온라인에서 STL를 OBJ로 변환하십시오



이것을 통해 obj로 변환할 수 있다.

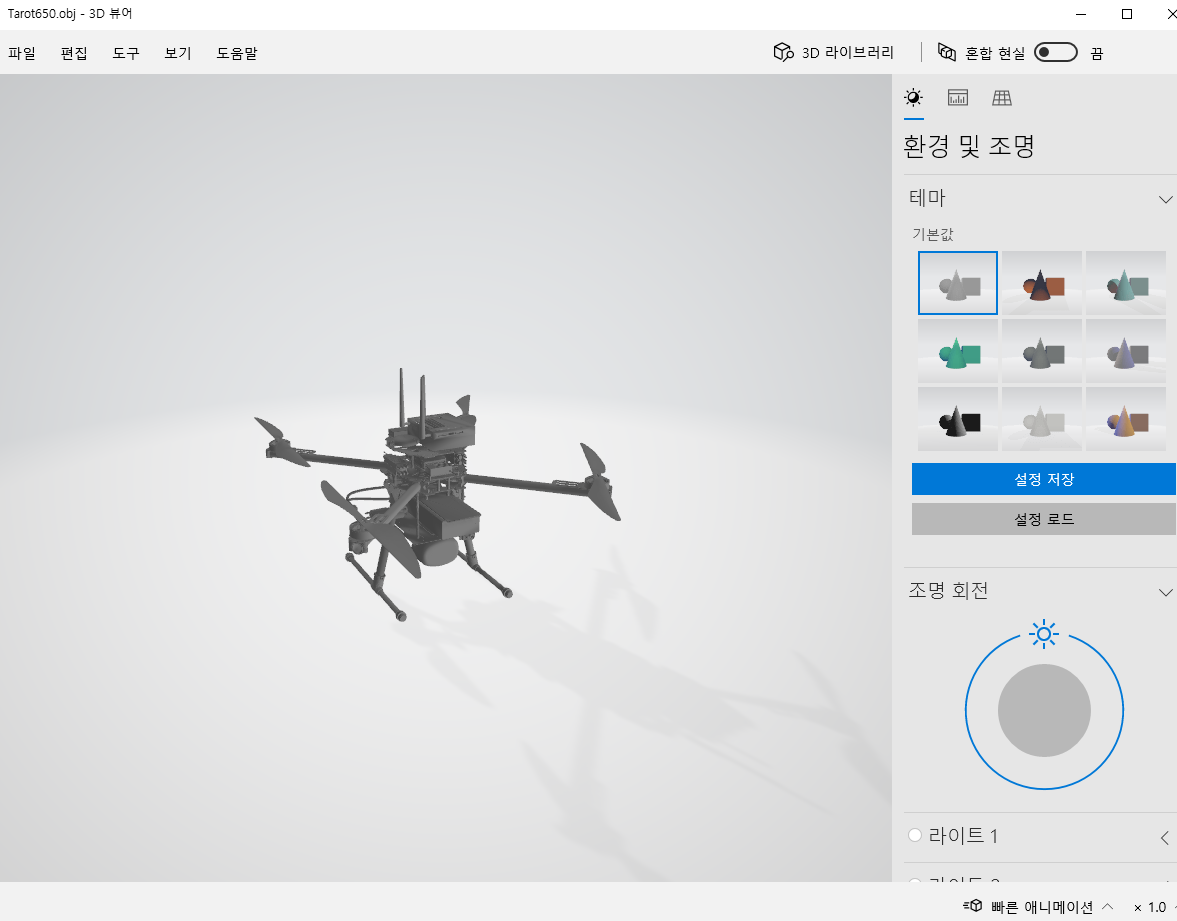

그 결과는 다음과 같다. (obj 파일을 여는 프로그램 중에 windows 기본 프로그램으로 3D 뷰어가 있어서 그걸로 열어본 결과이다.)







변환이 잘 완료된 것을 확인했다.





3. 블렌더(blender) 등 무료 3D 프로그램으로 변환



위의 사이트로는 부족해서 다른 방법도 찾아보았는데,

블렌더는 무료로 제공하는 3D 프로그램으로 stl파일을 읽어들일 수 있다.

따라서 앞서 말한 edrawings에서 stl파일로 export한 다음, blender에서 obj 파일로 다시 export하면 된다.
