[matplotlib] 그래프 색상/마커 다르게 그리기

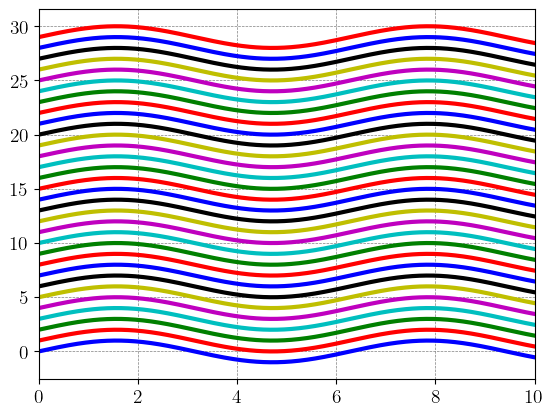

그래프를 여러개 그리는데 색깔이 설정에서 계속 동일하게 반복된다. (아래 그림 참고)

나의 경우에는 색상을 classic으로 설정해서 클래식 색상의 7가지가 반복되게 되어있다.





이게 마음에 안 들어서 살펴보다가 최신 matplotlib 버전부터는 axes.set_prop_cycle을 이용하면 색상도 편하게 다르게 할 수 있고 마커도 일정 패턴을 반복하도록 할 수 있음을 알게 되었다.

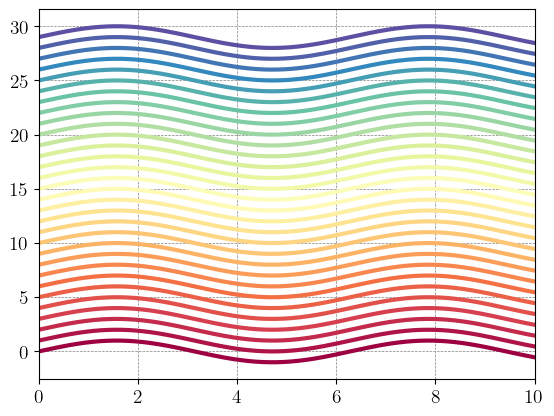

아래는 그 예시 코드로 Spectral cmap에서 내가 원하는 그래프 개수만큼을 간격을 추출해서

그래프를 그리기 전에 미리 cycler를 정의해놓으면 편하게 색상을 지정할 수 있다.



import matplotlib.pyplot as plt

ax = plt.subplot(111)
num_lines = 30

colors = [plt.cm.Spectral(i) for i in np.linspace(0, 1, num_lines)]

from cycler import cycler
ax.set_prop_cycle(cycler('color', colors))

for n in range(num_lines):
    x = np.linspace(0,10,500)
    y = np.sin(x)+n
    ax.plot(x, y, lw=3)

plt.show()





마커까지 설정하고 싶으면 아래 코드 처럼 color이외에도 marker를 설정하면된다.

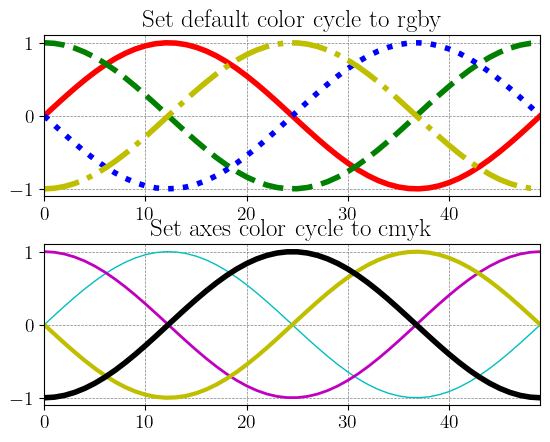

아래의 예시는 linestyle과 linewidth를 바꾼 예시이다.

x = np.linspace(0, 2 * np.pi, 50)
offsets = np.linspace(0, 2 * np.pi, 4, endpoint=False)
yy = np.transpose(np.array([np.sin(x + phi) for phi in offsets]))

default_cycler = (cycler(color=['r', 'g', 'b', 'y']) +
                  cycler(linestyle=['-', '--', ':', '-.']))

custom_cycler = (cycler(color=['c', 'm', 'y', 'k']) +
                 cycler(lw=[1, 2, 3, 4]))

fig, (ax0, ax1) = plt.subplots(nrows=2)
ax0.plot(yy)
ax0.set_title('Set default color cycle to rgby')
ax0.set_prop_cycle(default_cycler)
ax1.set_prop_cycle(custom_cycler)
ax1.plot(yy)
ax1.set_title('Set axes color cycle to cmyk')

# Add a bit more space between the two plots.
fig.subplots_adjust(hspace=0.3)
plt.show()





matplotlib이 보유한 cmap 종류

cmaps = [('Perceptually Uniform Sequential', [
            'viridis', 'plasma', 'inferno', 'magma', 'cividis']),
         ('Sequential', [
            'Greys', 'Purples', 'Blues', 'Greens', 'Oranges', 'Reds',
            'YlOrBr', 'YlOrRd', 'OrRd', 'PuRd', 'RdPu', 'BuPu',
            'GnBu', 'PuBu', 'YlGnBu', 'PuBuGn', 'BuGn', 'YlGn']),
         ('Sequential (2)', [
            'binary', 'gist_yarg', 'gist_gray', 'gray', 'bone', 'pink',
            'spring', 'summer', 'autumn', 'winter', 'cool', 'Wistia',
            'hot', 'afmhot', 'gist_heat', 'copper']),
         ('Diverging', [
            'PiYG', 'PRGn', 'BrBG', 'PuOr', 'RdGy', 'RdBu',
            'RdYlBu', 'RdYlGn', 'Spectral', 'coolwarm', 'bwr', 'seismic']),
         ('Cyclic', ['twilight', 'twilight_shifted', 'hsv']),
         ('Qualitative', [
            'Pastel1', 'Pastel2', 'Paired', 'Accent',
            'Dark2', 'Set1', 'Set2', 'Set3',
            'tab10', 'tab20', 'tab20b', 'tab20c']),
         ('Miscellaneous', [
            'flag', 'prism', 'ocean', 'gist_earth', 'terrain', 'gist_stern',
            'gnuplot', 'gnuplot2', 'CMRmap', 'cubehelix', 'brg',
            'gist_rainbow', 'rainbow', 'jet', 'turbo', 'nipy_spectral',
            'gist_ncar'])]

색상 표는 다음 링크에서 확인



---

https://matplotlib.org/stable/api/_as_gen/matplotlib.axes.Axes.set_prop_cycle.html
