[고등자동제어] Lyapunov's Direct Method (5) - Solving Lyapunov equation

이것 때문에 글을 5개나 쓸 줄은 몰랐는데.. 글이 길어지면 점점 내용을 세부적으로 찾을 때, 찾기 어려워지는 것 같아서

좀 더 잘게 쪼개서 올리려고 합니다.







---

Lyapunov equation 풀기





$A^{T}P+PA=-Q\text{, where }A\in R^{2\times 2}$ 인 문제를 생각해봅시다.



$A=\begin{bmatrix} a_{11} & a_{12}\\  a_{21} & a_{22} \end{bmatrix}$

$P=\begin{bmatrix} a_{11} & a_{12}\\  a_{21} & a_{22} \end{bmatrix}$

$Q = \begin{bmatrix} q_{11} & q_{12}\\  q_{21} & q_{22} \end{bmatrix}$



으로 두고 Lyapunov equation을 정리하겠습니다.

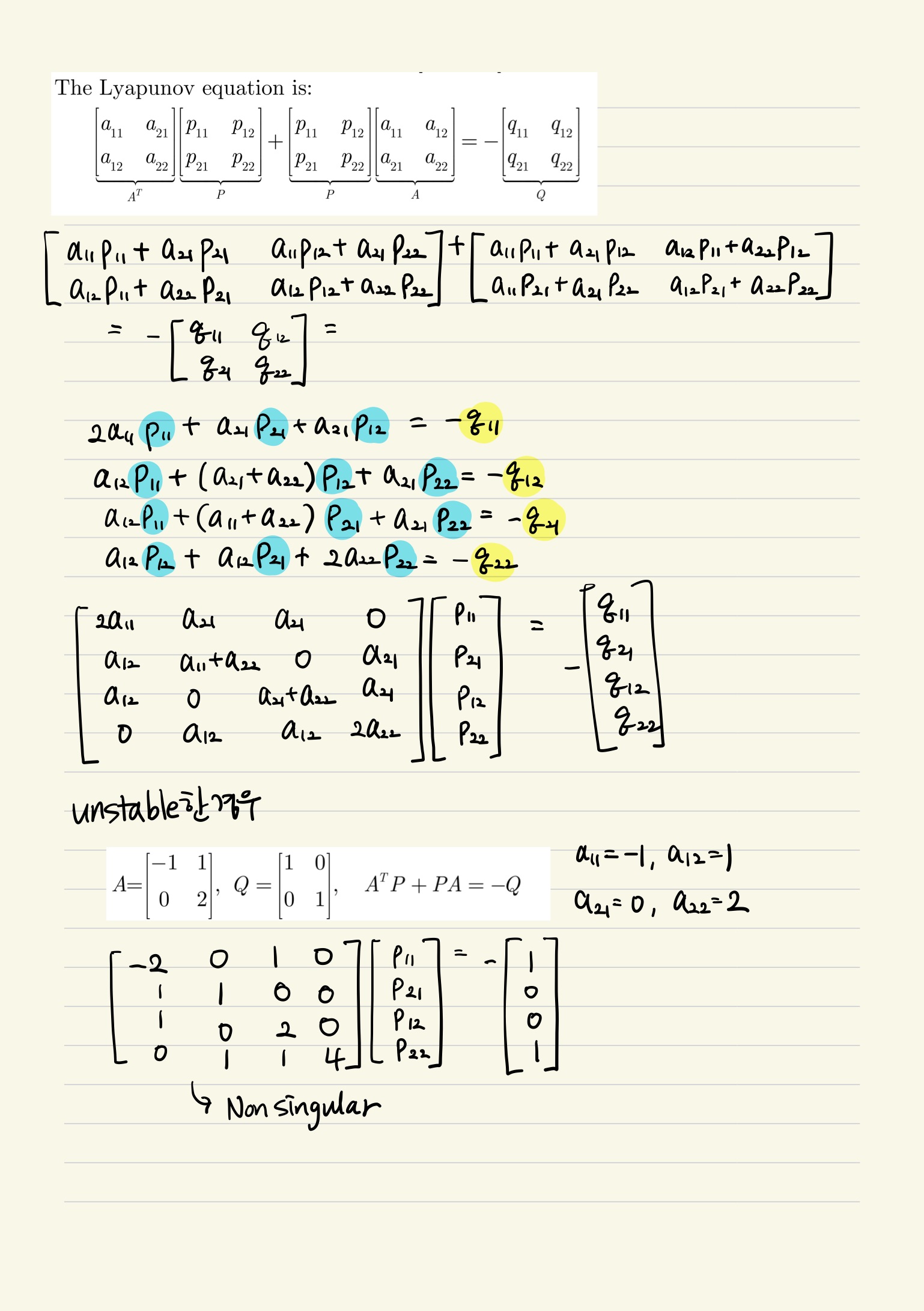

그림에서 위 내용은 lyapunov equation을 4 by 4 matrix로 바꿔놓은 것이고, 아래 내용은 이 식에서 앞서 본 예시들 중 unstable한 case를 대입해본 것입니다.

위의 4 by 4 matrix에서 알 수 있는 것은, 만약 Q가 symmetric matrix라면 (즉 $q_{21}=q_{12}$라면) P도 symmetric matrix라는 것입니다. $p_{21}=p_{12}$



또 $\begin{bmatrix} 2a_{11} & a_{21} & a_{21} & 0 \\  a_{12} & a_{11}+a_{22} & 0 & a_{21}\\  a_{12} & 0 & a_{11}+a_{22} & a_{21}\\  0 & a_{12} & a_{12} & 2a_{22} \end{bmatrix}$ 이 matrix를 $L_{A}$라고 할 때 $L_{A}$ matrix가 nonsingular해야, Q를 만족하는 P가 존재함을 알 수 있습니다.



$L_{A}$가 nonsingular하다는 것은 곧, invertible이므로 양변에 $L_{A}^{-1}$를 곱해주면 되기 때문입니다.



한편, 그림의 아래 부분처럼 unstable한 경우에도 $L_{A}$이 nonsingular일 수도 있다는 것을 확인했습니다.

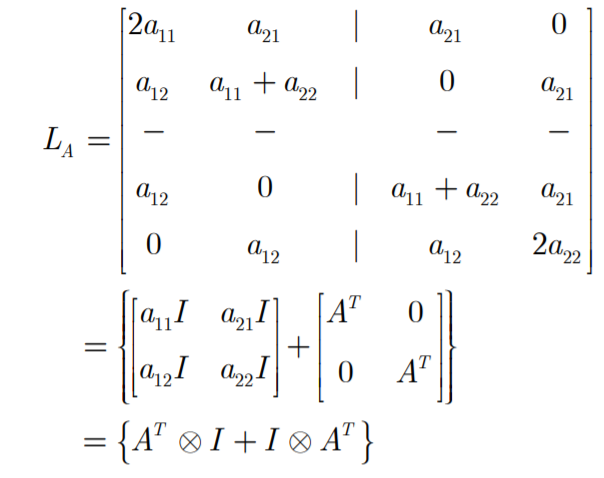

이제 이 $L_{A}$ matrix를 sylvester matrices로 알려진 형태로 표현하겠습니다.





---

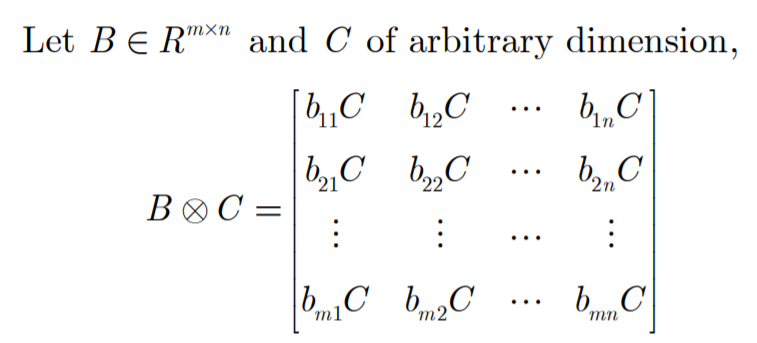

# 참고 Kronecker product $\bigotimes$





---

$L_{A}=\{A^{T}\otimes I +I\otimes A^{T}\}\in R^{n^{2}\times n^{2}}$

$\text{There is a unique solution P iff }L_{A}\text{ is nonsingular.}$



따라서 $L_{A}$가 nonsingular인지 아닌지가 중요합니다.



위 식은 A의 차원이 $R^{2\times 2}$으로 제한되어 있으므로 일반화하기는 어렵습니다. 따라서, 이번에는 차원을 확장해서 $L_{A}$가 nonsingular하다는 것이 중요함을 보이겠습니다.







matrix equation : $XA+BX=C$

$\text{, where A,B,C, and X are }m\times m, n\times n, n\times m\text{ and }n\times m \text{real or complex matrics}$

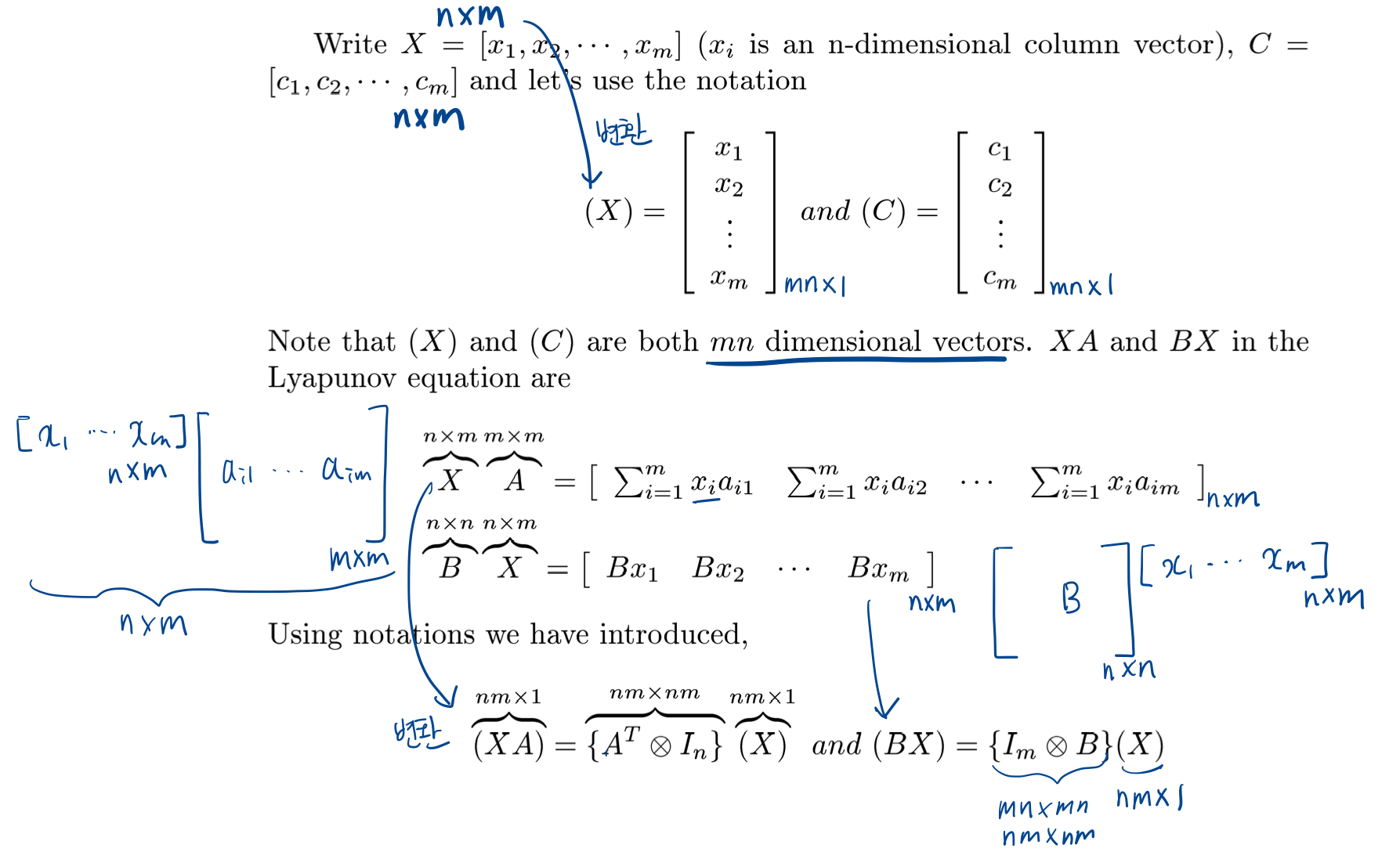

다음과 같은 matrices가 있을 때 위에서 2 by 2 matric를 변형한 것처럼, 이번에도 각 matrix를 벡터화시키겠습니다.

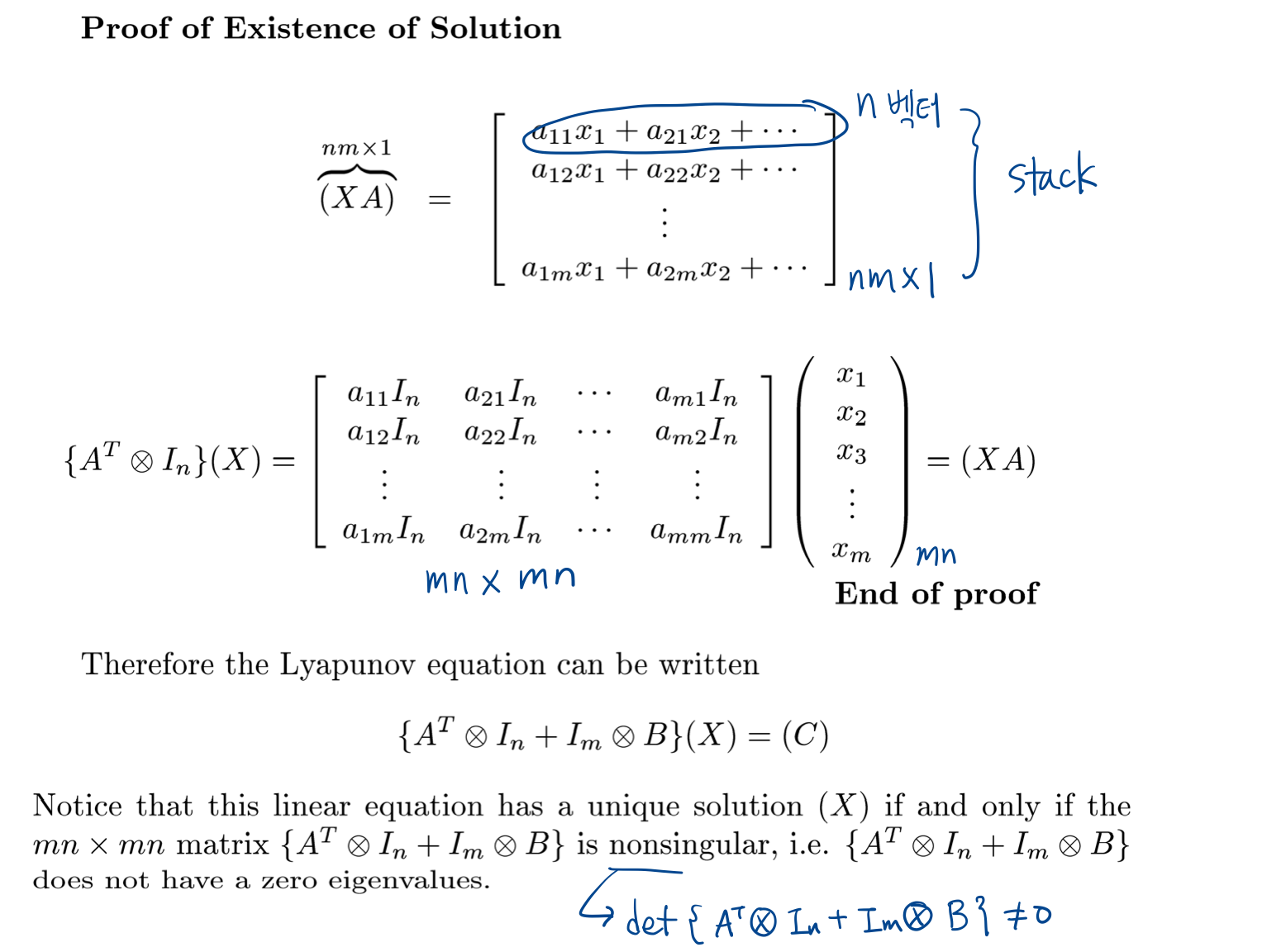

각 차원을 변형한 최종 공식은 밑에 나온 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}(X)=(C)$입니다.



최종 차원은 $\{(mn\times mn)+(mn \times mn)\}(mn\times 1)=(mn\times 1)$

입니다.

처음에 2 by 2 matrix를 4 by 1 matrix 로 바꾼 것과 동일한 과정입니다.

이 과정들을 통해서 결국에는 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$가 nonsingular일 때, 즉 determinant가 0이 아닐 때 unique solution을 구할 수 있습니다. (singular라고 해서 solution이 아예 없다고 볼 수는 없습니다. 다만 unique solution이 아니라 solution이 여러 개입니다.) 또한 이 말 곧, $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$의 eigenvalues 중 0이 포함되어 있지 않다는 뜻입니다.



따라서 lyapunov equation의 solution은 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$의 eigenvalue를 확인하는 문제로 넘어갑니다.



---

그렇다면 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$의 eigenvalues는 어떻게 구할 수 있을까요?

직접 계산한다면 좋겠지만, mn by mn matrix는 매우 크기가 클 수도 있기 때문에 쉽지 않아보입니다.





$\textbf{Theorem : eigenvalues of }\{A^{T}\otimes I_{n}+I_{m}\bigotimes B\}, \eta_{l}$

$\eta_{l}=\lambda_{i}+\mu_{j}, i=1,2,\cdots \text{ and }j=1,2,\cdots,n$

$\text{where }\lambda_{i}'s\text{ and }\mu_{j}'s\text{ are the eigenvalues of A and B, respectively}$



이 theorem에서 우리는 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$ matrix의 eigenvalues가 $A$와 $B$의 각 eigenvalues들의 combination임을 알 수 있습니다.





즉, $A^{T}u_{i}=\lambda_{i}u_{i}\text{, }A{ and }A^{T}\text{ have same eigenvalues}$

$Bv_{j}=\mu_{j}v_{j}$일 때



$w$와 $u_{i}$를 정의하겠습니다.



$\underbrace{w}_{mn\times1}=\underbrace{w}_{mn\times1} \begin{bmatrix} u_{i1}\overbrace{v_{j}}^{n\times1}\\  u_{i2}v_{j}\\  \vdots\\  u_{im}v_{j} \end{bmatrix}$

$u_{i}=\begin{bmatrix} u_{i1}\\  u_{i2}\\  \vdots\\  u_{im} \end{bmatrix}$



$A^{T}u_{i}=\lambda_{i}u_{i}$, $\{A^{T}\otimes I_{n}\}w=\lambda_{i}w$

$Bv_{j}=\mu_{j}v_{j}$, $\{I_{m}\times B\}w=\mu_{j}w$

$\Rightarrow $



$\{A^{T}\otimes I_{n}+I_{m}\otimes B\}w=(\lambda_{i}+\mu_{j})w$



즉, $\lambda_{i}$와 $\mu_{j}$의 combination이 바로 $\{A^{T}\otimes I_{n}+I_{m}\otimes B\}$의 eigenvalues입니다.



그런데 실제 Lyapunov equation에서 구한 $L_{A}$이 eigenvalues은 $A$와 $B$의 eigenvalues의 조합이 아닌 $A$와 $A^{T}$의 eigenvalues의 조합이므로, 사실 상 행렬 1개의 eigenvalue로 만들 수 있는 조합입니다.



이를 통해서 알 수 있는 사실이 있습니다.



$\textbf{Theorem }$

$\text{If all the eigenvalues of A have negative real parts, then for any P.D. Q, }$

$\text{there exists a unique solution P that satisfies the Lyapunov equation, }$

$A*P+PA=-Q$ $\text{If }A\in R^{n\times n}, A^{T}P+PA=-Q$



당연하게도 A의 eigenvalues의 real part가 모두 음수라면 그 조합 역시 음수 밖에 나올 수 없으므로

$L_{A}$는 nonsingular(모든 eigenvalue들이 0이 아닐 때)입니다.



그러나 역은 성립하지 않는다는 점을 기억해둡시다.

unique solution, $P$가 존재하더라도 A의 모든 eigenvalues의 real part가 음수인 것은 아닙니다. 즉, A가 stable하다는 것이 보장되지는 않습니다.





• 의문점

unstable하다해도 P를 구할 수 있을 때가 존재합니다. 이 때 P가 positivie definite가 아니면, unstable이라고 결론을 내리는 데요,

어떻게 항상 P가 positive definite가 아닐까요?

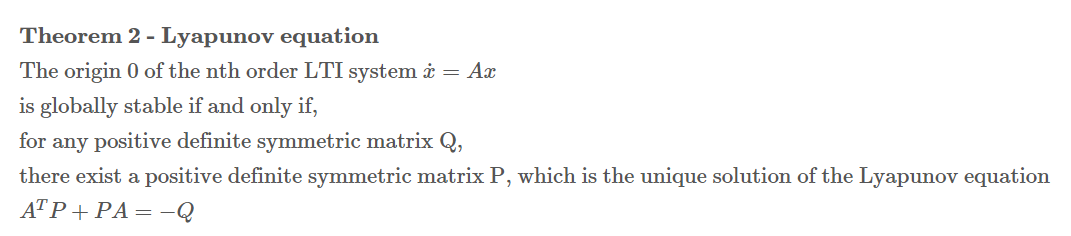

간단하게 생각을 해보면, 앞에서 본 theorem에서 (normal-engineer.tistory.com/52)





라고 했으므로, P가 positive definite가 아니면, 당연히 globally stable이 아니므로 unstable하다고 결론을 내릴 수 있습니다.





---

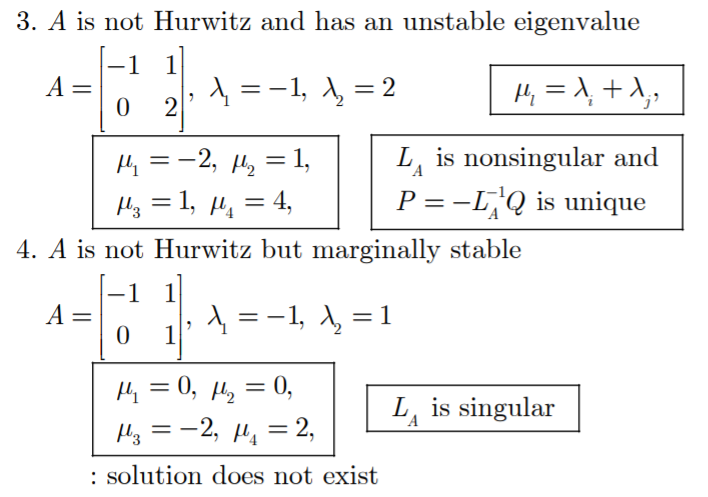

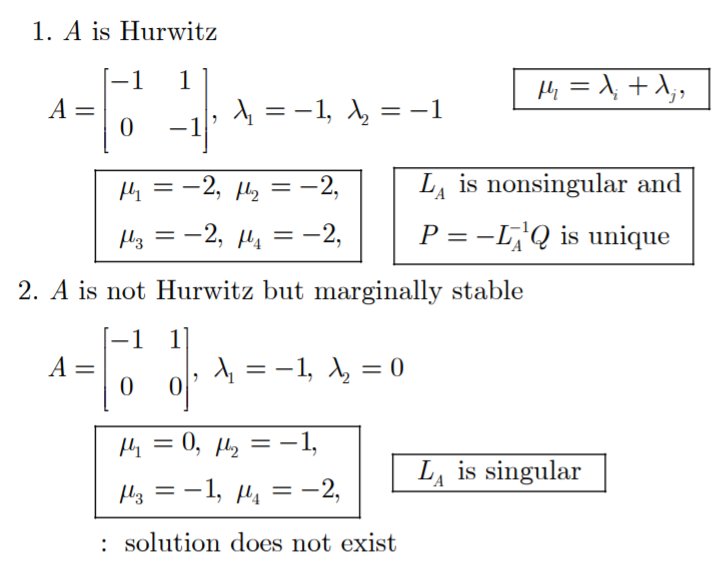

examples)



$L_{A}$의 eigenvalues들을 구한 것이 $\mu_{1},\mu_{2},\mu_{3},\mu_{4}$ 입니다.

이 중에서 0이 있으면 solution이 없습니다.
