[제어] Transfer function을 s plane에 mapping하는 코드



시스템에 대한 Transfer function을 구하면 보통 $s=j\omega$로 두고 bode plot을 그려서 주파수 응답을 확인한다.



bode plot 외에도 nyquist plot, nichols plot 등 시스템에 대해 이해하기 위한 plot들이 있다.

그런 plot은 이미 MATLAB에 구현되어있으므로 넘어가고

여기서 소개하는 코드는 간단하게 직접 s plane(complex domain)에서 Transfer function의 크기와 위상이 어떻게 되는지 확인하는 plot을 그리는 코드이다.



아래 코드에서 사용된 transfer function은

$\frac{s+2}{s^2+6s+5}$

이다.





% Code for magnitude and phase plot of transfer function in s plane
num = [1,2] ;
den = [1,6,5] ;
G = tf(num, den) ;
%G = ( s + 2 )/( s^2 + 6*s + 5 ) ;
pole_sys = pole(G);

real_range = -20:0.1:0 ;
imag_range = -20:0.1:20 ;

n = length(real_range);
m = length(imag_range);

[x,y] = meshgrid(real_range, imag_range) ;
mag = zeros(n,m) ;
phase = zeros(n,m) ;

for i = 1:length(real_range)
    for j = 1:length(imag_range)
        complex_num = real_range(i)+ 1j*imag_range(j);
        g = ( complex_num + 2 )/( complex_num^2 + 6*complex_num + 5 ) ;
        mag(i,j) = abs( g ) ;
        phase(i,j) = atan2( imag(g), real(g) ) ;
    end
end

mag_dB = 20 * log(mag);
phase_deg = 180/pi * phase ;

figure ;

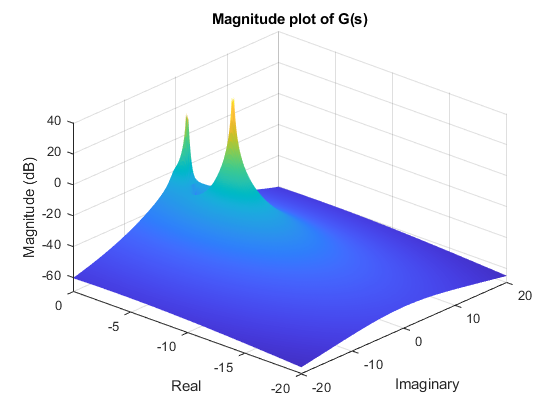

s = surf(y,x,mag_dB') ;
title('Magnitude plot of G(s)') ;
zlabel('Magnitude (dB)');
ylabel('Real');
xlabel('Imaginary');
s.EdgeColor = 'none';

figure ;

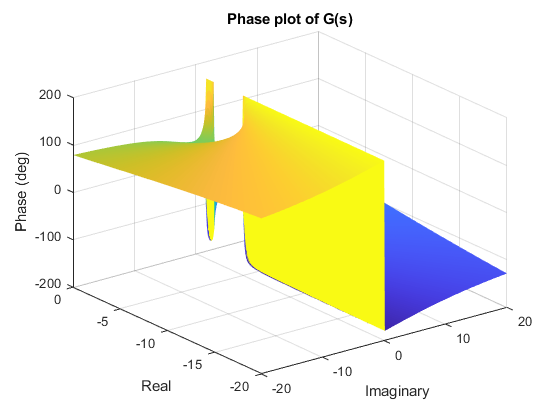

s = surf(y,x,phase_deg') ;
title('Phase plot of G(s)') ;
zlabel('Phase (deg)');
ylabel('Real');
xlabel('Imaginary');
s.EdgeColor = 'none';



이 코드를 좀 더 개선해서 일반화된 transfer function을 plot해주는 함수를 만들면 좋을 것 같다.



NOTE : 누군가는 이 코드를 symbolic 식을 이용해서 subs를 가지고 대입하면 될 것이라고 생각할 수 있는데, 절대 권하지 않는 방식이다. MATLAB 코드를 짤 때 반복적으로 대입(subs)하는 코드는 무조건 속도가 느리다.



위 코드의 결과는 다음과 같다.
